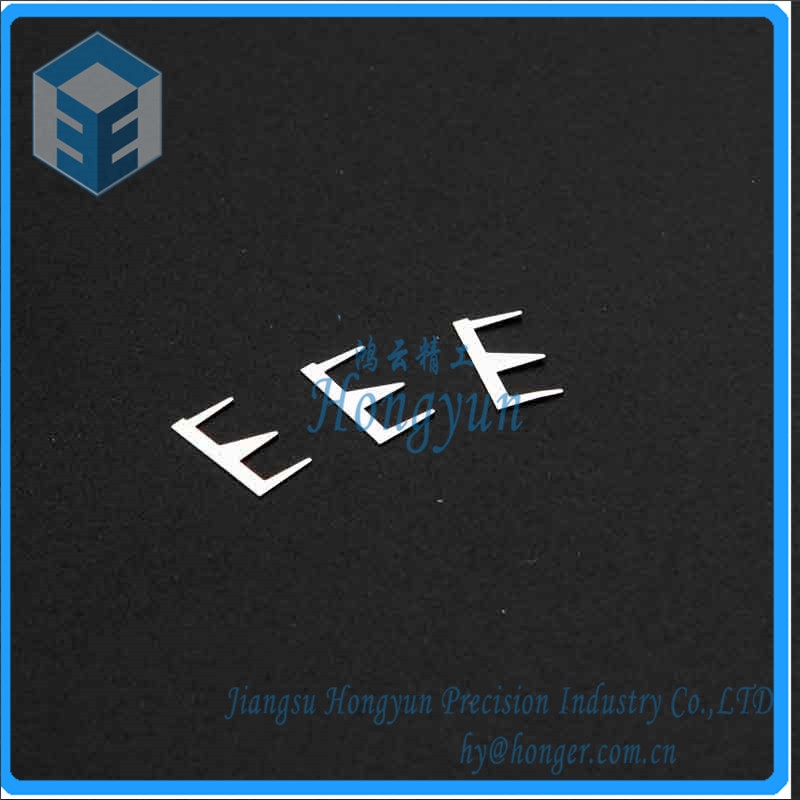

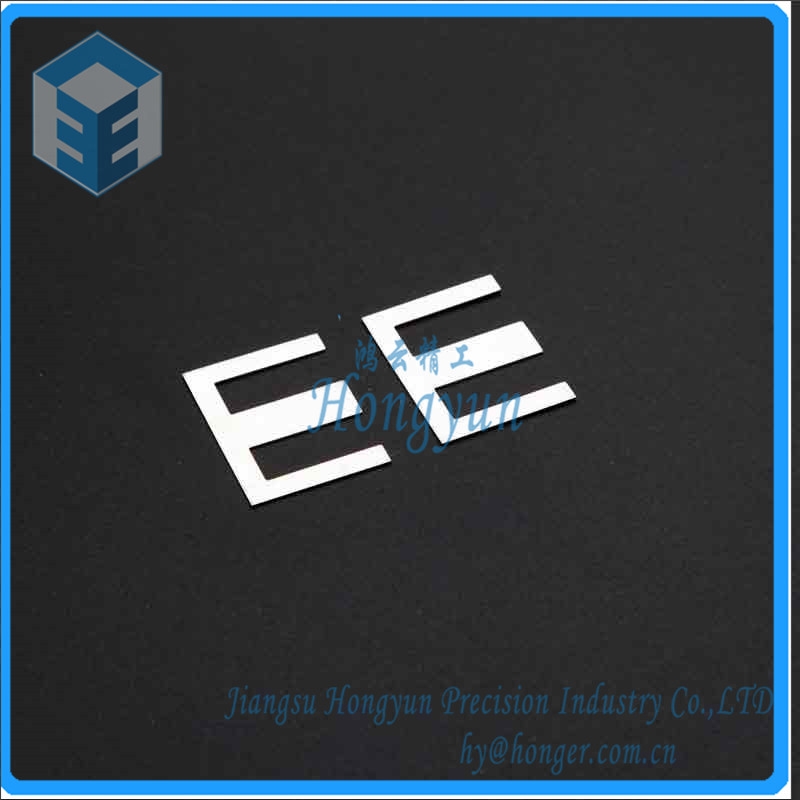

EE 型变压器用铁芯


产品编号:HR2016002L


产品名称:EE 型变压器用铁芯


规  格:EE20


产品备注:


产品类别:EE CORE

产品介绍

材质:

PC : 含镍78%--81%

PB: 含镍48%--51%


应用领域:

控制器变压器等

各类电话机,传感器

音频变压器等


特点:

﹡很高的初始磁导率;
﹡较高的饱和磁通密度;
﹡良好的温度稳定性;
﹡良好的抗大电流冲击特性。



产品类型



EE, EI, EL, ED ,UI 等

产品规格型号表



TYPE A B C D E F G H K Thickness Material PDF
ED8*10 - 8 10 1.2 1.2 2.4 1.6 8.8 - 0.15/0.2 PC
ED-8*11 - 8 11 2.7 1.2 2.4 1.6 8.3 - 0.15/0.2 PC
ED-8*13.6 - 8 13.6 2.8 1.2 2.5 1.55 10.8 - 0.15/0.2 PC
ED-8x14 - 8 14 2.7 1.2 2.4 1.6 11.3 - 0.15/0.2 PC
ED-8x16 - 8 16 2.7 12 2.4 1.6 13.3 - 0.15/0.2 PC
ED-12.6 - 12.6 17 4.1 1.9 3.8 2.5 12.9 - 0.15/0.2 PC
ED-20 - 20 26 6 3 6 40 20 - 0.2/0.35 PC
EE-20 (B) 20 20 6 3 3 6 4 14 14 0.2/0.35 PC
EE21.4 22.2 21.4 11.1 3 2.85 5.8 4.95 16.2 11.1 0.35 PC/PB
EE-24/25 19.05 25.4 6.35 3.175 3.175 6.35 6.35 12.7 12.7 0.2/0.35 PC/PB
EE25 - 25.4 12.7 3.18 3.175 6.35 6.35 9.525 - 0.2/0.35 PC/PB
EE-26/27 27.01 31.75 17.47 4.77 4.76 9.53 6.35 17.47 9.45 0.2/0.35 PC/PB
EE32 32.24 31.97 16.12 4.65 4.75 9.47 6.5 22.94 16.12 0.35 PC
EI-14 10.5 14 8.75 1.75 1.75 3.5 3.5 7 - 0.2/0.35 PC
EI-16 14 16 12 2 2 4 4 10 - 0.2/0.35 PC
EI-19 15 19 12.5 2.5 2.375 4.75 4.75 10 - 0.2/0.35 PC
EI 24 18 24 15 3 3 6 6 12 - 0.35 PC/PB
EI 25 19.2 25.03 15.95 3.25 3.24 6.35 6.1 12.7 - 0.35 PC
EI-28 25 28 21 3.5 3.5 7 7 18 - 0.2/0.35 PC
EI 30 25 30 20 5 5 10 5 15 - 0.2/0.35 PC
EI-35 29.5 35 24.5 5 5 9.6 7.7 19.5 - 0.2/0.35 PC
EI-38.4 32 38.4 25.6 6.4 6.4 12.8 6.4 19.2 - 0.35 PC
EI-41 33 41 27 6 6 13 8 21 - 0.2/0.35 PC
EI-42 35 42 28 7 7 14 7 21 φ3.5 0.35 PC
EI-48 40 48 32 8 8 16 8 24 - 0.35 PB
EI-54 45 54 36 9 9 18 9 27 φ3.5 0.35 PC
EI-57 47.5 57 38 9.5 9.5 19 9.5 28.5 - 0.35 PC/PB
EI-66 55 66 44 11 11 22 11 33 - 0.35 PC
EI-76.2 63.5 76.2 50.8 12.7 12.7 25.4 12.7 38.1 - 0.35 PC
EI-96 80 96 64 16 16 32 16 48 - 0.35 PC
EI-120 100 120 80 20 20 40 20 60 - 0.35 PC
EI-186 11.15 19.08 8.75 2.4 2.385 4.77 4.77 6.35 - 0.2/0.35 PC
EI-187 15.91 19.08 13.51 2.4 2.385 4.77 4.77 11.11 - 0.2/0.35 PC
EI-375 28.55 34.93 23.8 4.75 4.78 9.53 7.92 19.05 - 0.2/0.35 PC
EL7.94 - 7.94 9.9 1.42 1.32 2.54 1.38 8.48 - 0.15 PC
EL12.7 - 12.72 11.11 1.58 1.59 3.18 3.18 9.53 - 0.2/0.35 PC/PB
EL14 - 14 10.5 1.75 1.75 3.5 3.5 8.75 - 0.2/0.35 PC/PB
EL16(L) - 16 16 2.4 2.4 4.8 3.2 13.6 - 0.15/0.2/0.35 PC/PB
EL16 - 16 14 2 2 4 4 12 - 0.2/0.35 PC/PB
EL-19 - 19 15 2.5 2.375 4.75 4.75 12.5 - 0.2/0.35 PC/PB
EL-24 - 24 18 3 3 6 6 15 - 0.2/0.35 PC/PB
EL25.4 - 25.4 19.05 3.175 3.175 6.35 6.35 15.875 - 0.2/0.35 PC/PB
EL100 - 9.9 7.72 1.42 1.32 2.54 1.27 8.48 0.15 PC
EL-186 - 19.04 11.13 2.4 2.38 4.76 4.76 8.73 - 0.2/0.35 PC/PB
EL-187 - 19.08 15.9 2.4 2.385 4.77 4.77 13.5 - 0.2/0.35 PC/PB
